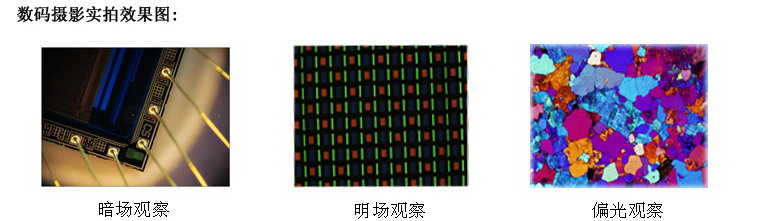

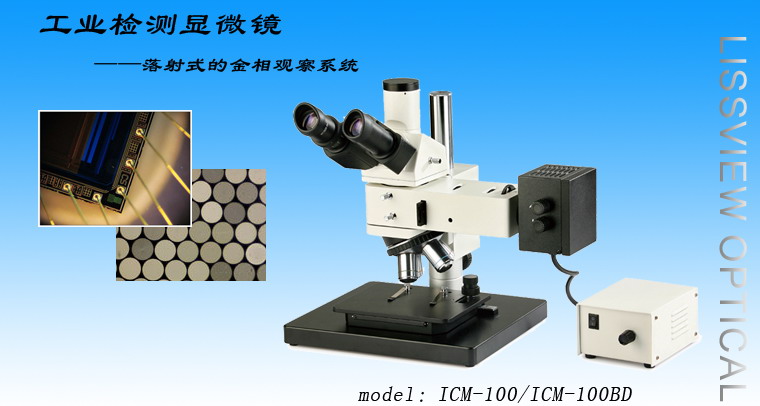

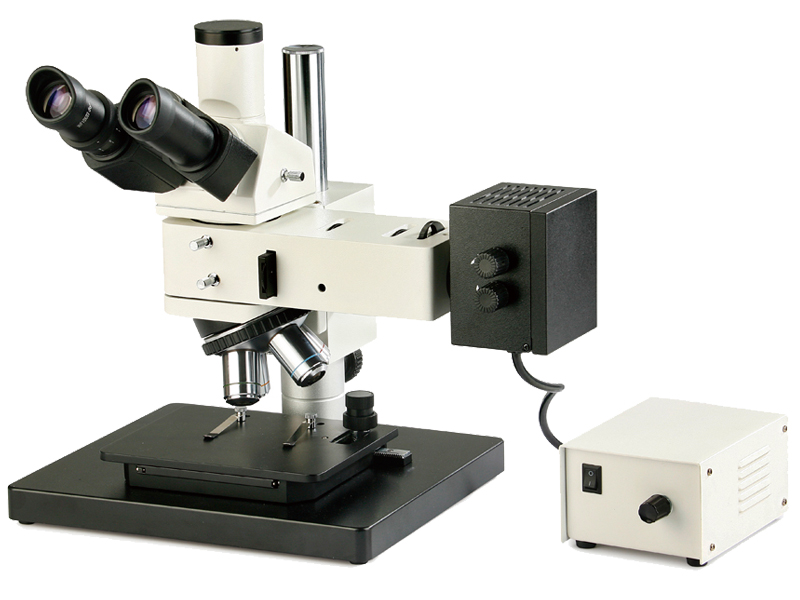

ICM-100/100BD工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念,可以方便升級系統,實現偏光觀察、暗場觀察等功能,導柱升降裝置,可以快速調整工作臺與物鏡之間的距離,適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動,機構升降平穩。產品適用于精密零件,集成電路,包裝材料等產品檢測。






標準配置

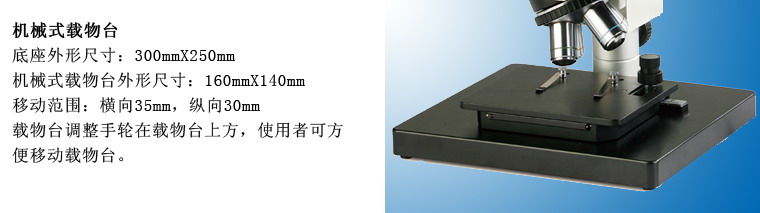

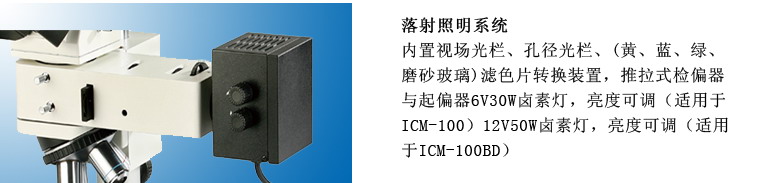

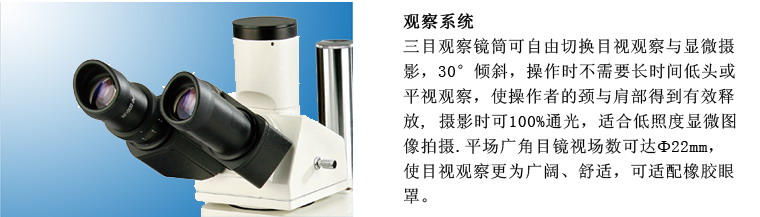

技術規格目鏡 大視野 WF10X(視場數Φ22mm) 無限遠平場消色差物鏡 ICM-100(配明場物鏡)PL L5X/0.12 工作距離:26.1 mm PL L10X/0.25 工作距離:20.2 mm PL L20X/0.40 工作距離:8.80 mm PL L50X/0.70 工作距離:3.68 mm ICM-100BD(配明/暗場物鏡)PL L5X/0.12 BD 工作距離:8.05mm PL L10X/0.25 BD 工作距離:7.86mm PL L20X/0.40 BD 工作距離:7.23mm PL L50X/0.70 BD 工作距離:1.75mm 目鏡筒 三目鏡30?傾斜, 可100%通光攝影。 落射照明系統 ICM-100 6V30W鹵素?zé)簦炼瓤烧{(diào) ICM-100BD 12V50W鹵素?zé)簦炼瓤烧{(diào) 內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置,推拉式檢偏器與起偏器 調焦機構 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:1.3μm。 轉換器 五孔(內向式滾珠內定位) 工作臺 底座外形尺寸:300mmX240mm 機械式載物臺外形尺寸:185mmX140mm,移動范圍:橫向35mm,縱向:30mm
選配件

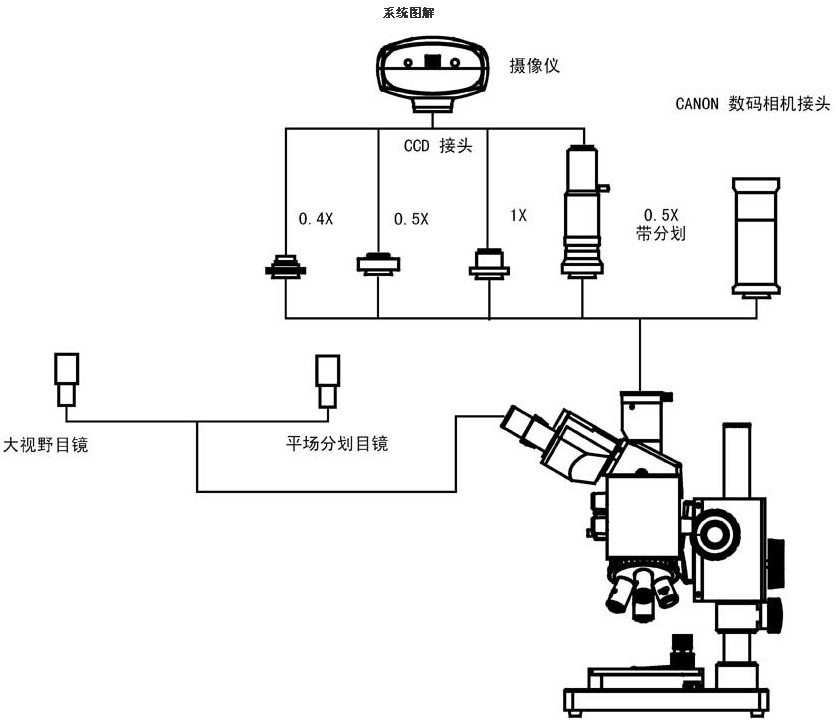

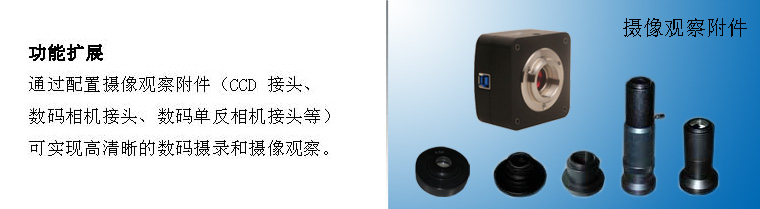

目鏡 10X分劃廣角目鏡(Φ22mm),格值0.1mm/格 1122010 物鏡 ICM-100 PL L40X/0.60 工作距離:3.98 mm 2260140 PL L60X/0.70 工作距離:2.08mm 2260360 PL L80X/0.80 工作距離:1.25 mm 2260180 PL L100X/0.85 工作距離:0.40 mm 2260111 ICM-100BD PL L40X/0.6 BD 工作距離:3 mm 2120140 PL L60X/0.70 BD 工作距離:1.65mm 2120160 PL L80X/0.80 BD 工作距離:0.80mm 2120180 PL L100X/0.85 BD 工作距離:0.4 mm 2120111 CCD接頭 0.4X 810001 0.5X 810004 1X 810002 0.5X帶分劃尺,格值0.1mm/格 810003 攝像儀 DV-1(帶USB和Video輸出) 800001 DV-2(USB輸出130/300/500/1000萬像素)800003 DV-3(帶Video輸出) 800005 數碼相機接頭 CANON(EF), NIKON(F) 820001
